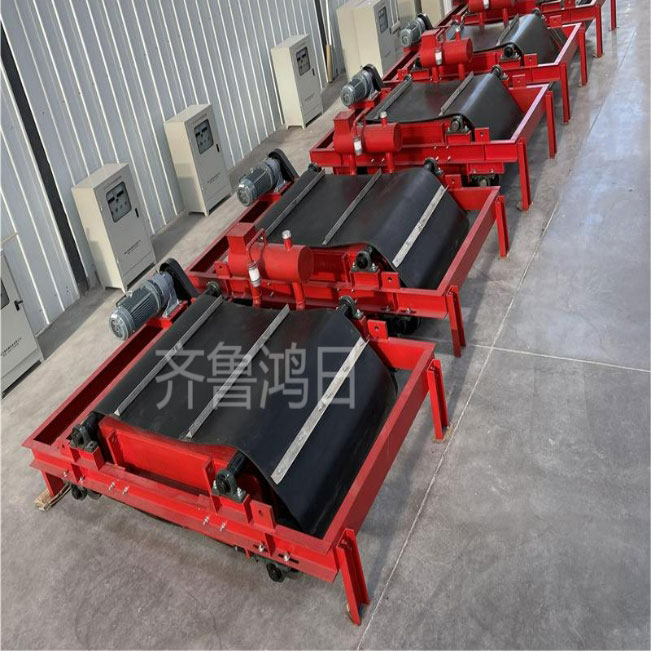

產品概述
RCDF系列油冷自卸式電磁除鐵器是在RCDE系列油冷懸掛式電磁除鐵器的基礎上增加了驅動電機、滾筒、帶刮板的卸鐵膠帶等組成的卸鐵結構。能連續工作，操作使用方便，故障率低，維護量小。
技術特點
◆磁路采用計算機模擬設計，透磁深度大，磁力強。
◆勵磁線圈特殊設計，具有縱向和橫向油道，極利于熱量傳到變壓器油中，有效地降低線圈的溫度。
◆線圈經特制環氧樹脂浸泡、固化，提高了整機的***緣性能，全密封結構，防塵、防雨、耐腐蝕。
◆波紋型散熱翅片，大幅度提高散熱面積，有效控制了溫升。
◆自動卸鐵，維護簡便，滾筒腰鼓行結構，具備皮帶自動糾偏功能，特制全密封軸承座，可實現長期無故障運行。
◆產品配套性好，整流設備功能齊全，具有手動和集控功能，能滿足多種場合的使用要求。

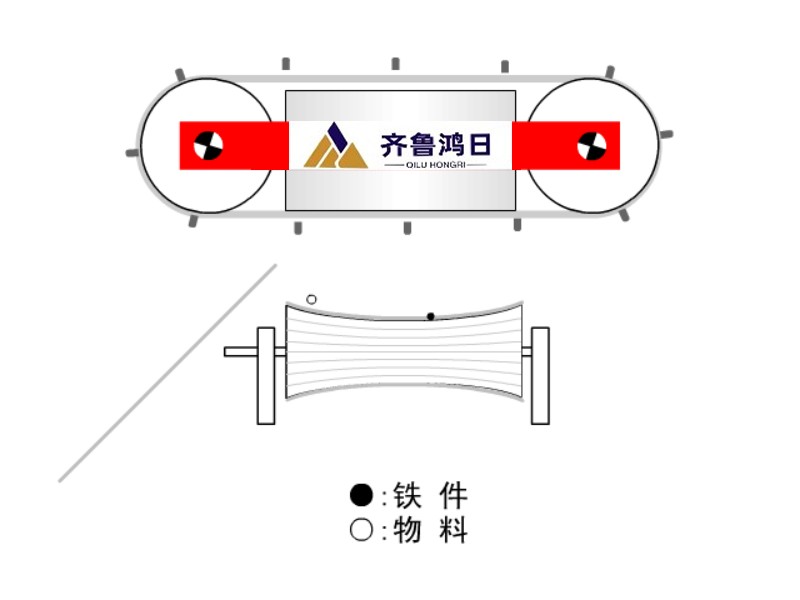

工作原理

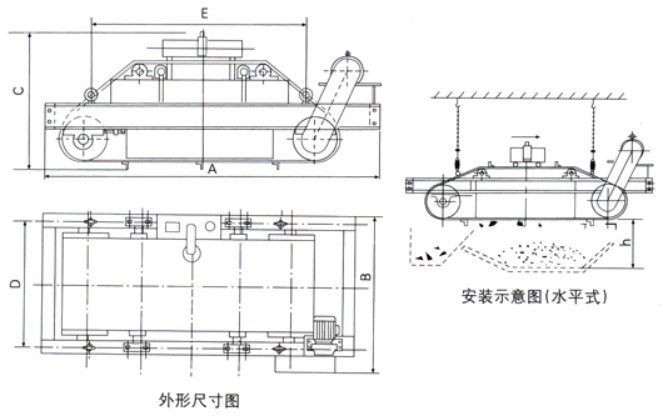

外觀尺寸圖
主要技術參數
| 型號 | 項目 → | 適應帶寬 | 額定吊高 | 物料厚度 | 勵磁功率 | 驅動功率 | 外形尺寸mm | ||||
| 參數 | mm | Hmm | ≤mm | ≤kw | ≤kw | A | B | C | D | E | |
| RCDF-5 | 500 | 150 | 100 | 1.8 | 1.5 | 1900 | 900 | 800 | 650 | 1050 | |
| RCDF-6 | 600 | 175 | 130 | 2.8 | 2.2 | 2100 | 1000 | 850 | 700 | 1170 | |
| RCDF-6.5 | 650 | 200 | 150 | 3.5 | 2.2 | 2200 | 1000 | 900 | 750 | 1270 | |
| RCDF-8 | 800 | 250 | 200 | 6.5 | 3 | 2350 | 1150 | 970 | 810 | 1420 | |
| RCDF-10 | 1000 | 300 | 250 | 9 | 3 | 3000 | 1400 | 1080 | 810 | 1560 | |
| RCDF-12 | 1200 | 350 | 300 | 12 | 4 | 3250 | 1500 | 1200 | 940 | 1780 | |
| RCDF-14 | 1400 | 400 | 350 | 16 | 4 | 3500 | 1945 | 1200 | 940 | 1950 | |
| RCDF-16 | 1600 | 450 | 400 | 18 | 5.5 | 3650 | 2010 | 1200 | 940 | 2160 | |
| RCDF-18 | 1800 | 500 | 450 | 20 | 5.5 | 3450 | 2400 | 1200 | 940 | 2315 | |
| 注：各型號都有高于******的特強型T1、T2和T3產品設計，額定吊高處磁場強度分別為90mt、120mt、150mt | |||||||||||
